Монтаж печатных плат

На базе собственного производства

Скорость 100 000 компонентов в час

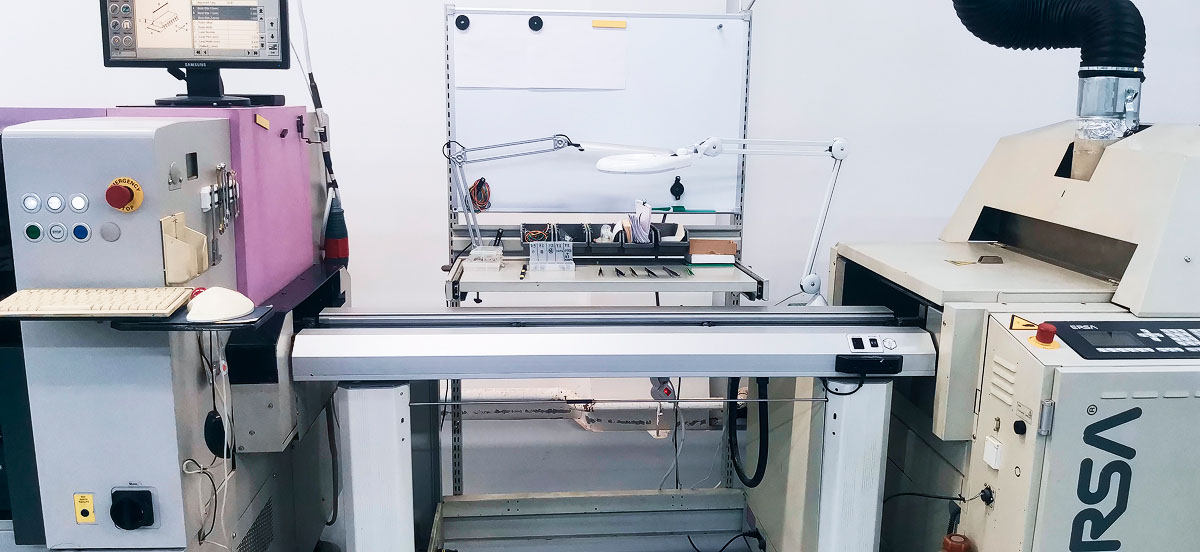

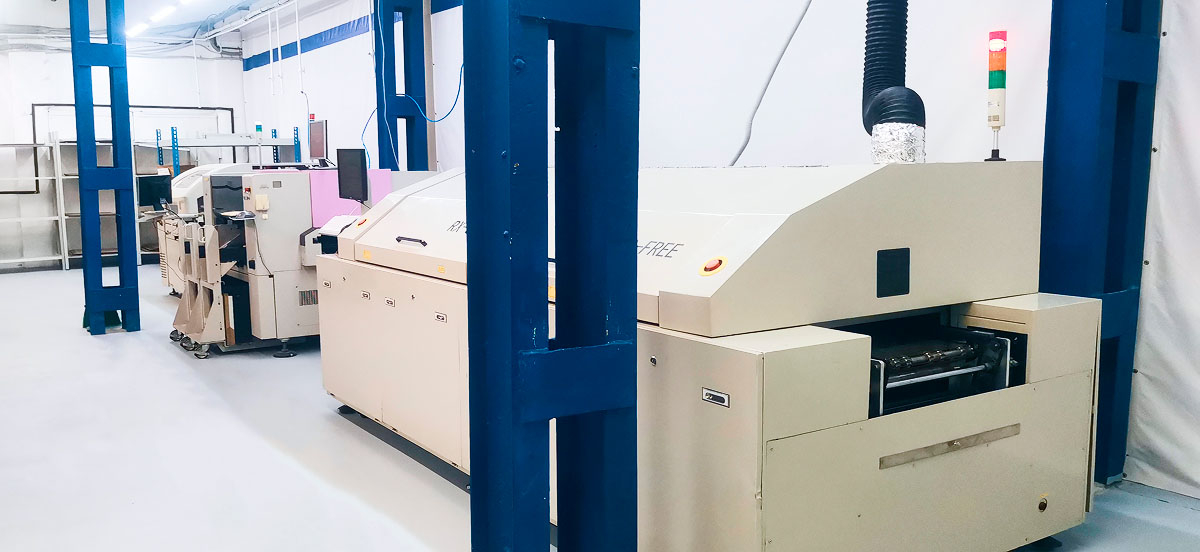

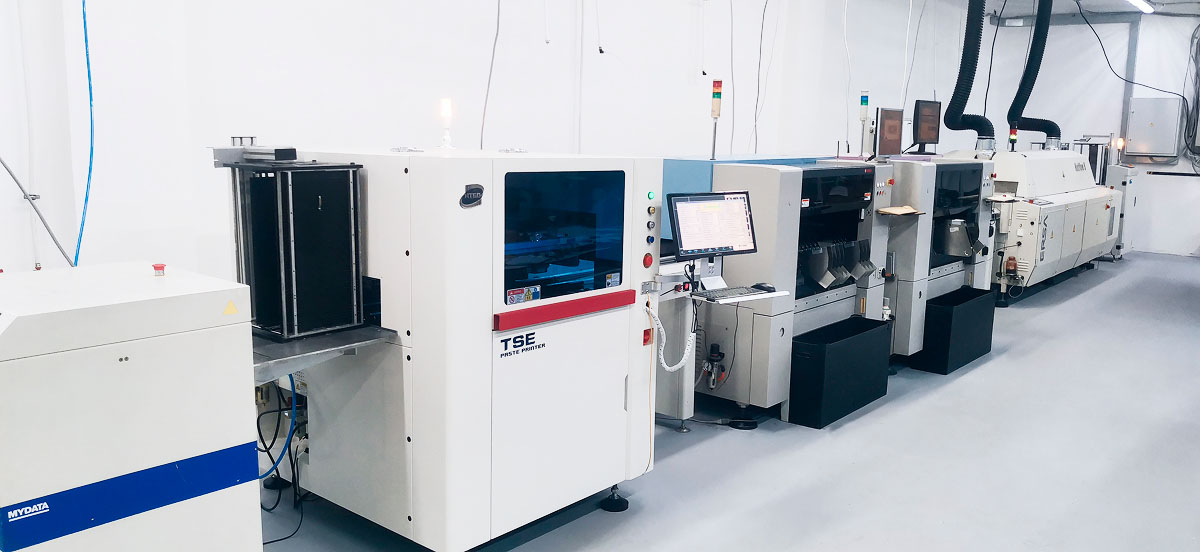

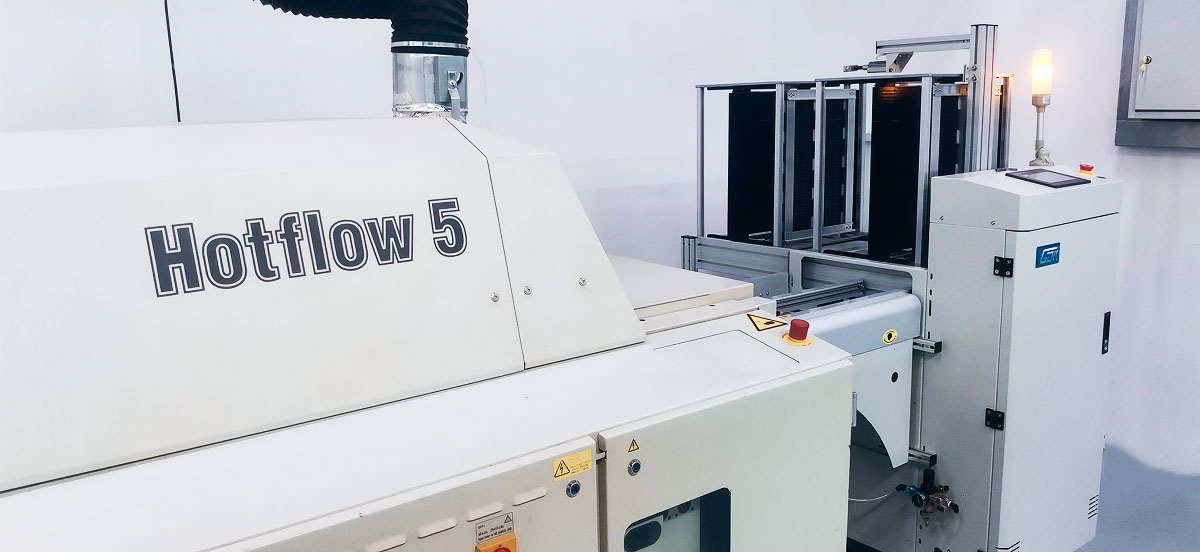

Две автоматические линии smd монтажа

Контроль на каждом этапе производства

Бесплатная консультация специалиста

Специализируемся на контрактном производстве электроники, предоставляя полный спектр услуг по смд монтажу печатных плат в строгом соответствии с техническим проектом заказчика.

Благодаря производственным мощностям и квалифицированной команде специалистов с опытом более 10 лет, мы успешно выполняем проекты разной сложности, соблюдая установленные сроки.

Для реализации заказов мы готовы работать как с давальческой комплектацией, так и самостоятельно осуществлять закупки необходимых материалов в соответствии с вашими спецификациями.

Наш инженерный отдел и руководство — это профессионалы с многолетним опытом, способные находить оптимальные решения для достижения наилучших результатов.

В 2024 году мы провели комплексную модернизацию производства:

расширили площади производственных помещений,
завершили масштабный ремонт,
запустили вторую производственную линию,
увеличили штат монтажников и операторов,
расширили склад для хранения комплектации,
модернизировали зону отмывки плат.

Благодаря этим изменениям мы смогли существенно повысить объемы выпуска продукции и улучшить её качество. Сегодня наше предприятие готово производить монтаж плат для широкого спектра применений.

Мы заинтересованы в сотрудничестве с вашей компанией на выгодных для обеих сторон условиях. Готовы оперативно подготовить предварительные расчёты стоимости изготовления вашей продукции. Мы нацелены на долгосрочное партнерство на взаимовыгодных условиях.

Этапы работы

Работать с нами легко

Заяка по телефону или на сайте

Звоните нам по телефону +7(921) 333-55-83 или вы можете заполнить

Документы для монтажа

Получение необходимой технической документации и подписание договора

Подготовка к производству

Изготовление трафарета, изготовление плат, закупка компонентов

Монтаж платы

Нанесение пасты, установка компонентов, отмывка и сушка плат

Проверка специалистом ОТК

Доскональная проверка платы сотрудником отдела ОТК, согласно документации

Выдача готового изделия

Благодаря отлаженному процессу производства, предлагаем одну из самых низких цен на рынке

Вопрос - ответ

Ответы на часто задаваемые вопросы

Как начать с вами работать? +

Свяжитесь с нами по номеру телефона представленному на сайте или пришлите нам письмо с вашими контактными данными. Заполните заявку и предоставьте техдокументацию. В кратчайшие сроки вы получите предварительный расчет стоимости монтажа. После этого мы выполним комплекс необходимых работ по монтажу печатных плат на заказ. Забрать собранные печатные платы возможно самовывозом либо отправим вам услугой курьерской доставки.

Какие данные необходимо предоставить для расчета стоимости монтажа? +

Для расчета стоимости монтажа нужен чертеж/схема платы, гербер-файл, спецификация и технические требования. Сборочный чертеж или монтажную схему с указанием позиционных обозначений, полярностей или ключей элементов (если требуется). Также должны быть указаны высоты установки компонентов, способы формовки и т.д. В отсутствии таких указаний монтаж ведется по нашему усмотрению. Данные в формате Gerber представляют собой программный код, управляющий выбором инструмента рисования, перемещением его в точку с заданными координатами и выполнением самой операции рисования. Спецификация (перечень элементов) с указанием полного однозначного наименования компонентов, позиционного обозначения, номиналов и типа корпуса. Перечень элементов должен точно соответствовать файлу проекта и сборочному чертежу (монтажной схеме) по позиционным обозначениям, перечню комплектации и номиналам, с указанием не устанавливаемых компонентов (если необходимо). Также желательно указать допустимые замены. Общее техническое задание на требуемые работы.

Какие требования к плате/мультизаготовке для автоматического монтажа? +

На печатных платах должны быть технологические поля с двух сторон, параллельных друг другу. Ширина технологического поля не менее 5 мм. Если плата не прямоугольная, то технологические поля 5 мм должны быть с 3-х сторон мультиплицированной заготовки. На каждой плате должны быть нанесены реперные знаки. Они не должны располагаться на технологических полях. Два различных знака (например, круг и квадрат) должны располагаться в двух диагональных углах платы. Если невозможно установить реперные знаки или их установка вызывает вопросы, необходимо проконсультироваться с нашими специалистами.

Какие требования к комплектации для автоматического монтажа? +

Комплектация для SMD-монтажа должна поставляться в заводских упаковках. Носители должны быть стандартными, целиковыми, не смятыми. Детали в этих носителях должны быть ориентированы по ключу элемента в одну сторону (проверка ориентирования ключей на производстве не осуществляется без дополнительных требований. Компоненты, особенно многовыводные микросхемы, россыпью не принимаются. Комплектация для SMD-монтажа должна поставляться с учетом технологического запаса: 2% компонентов одного номинала, для крупных элементов не менее 2 шт. Детали для DIP монтажа должны быть в упаковке с однозначной маркировкой типа и номинала четким, читаемым шрифтом. Комплектация для DIP монтажа должна поставляться с учетом запаса: 1шт одного номинала. Комплектация принимается только с сопроводительными документами (накладная).

От чего зависит стоимость монтажа? +

Стоимость монтажа в первую очередь зависит от объема заказа, сложности готового изделия. Итоговая цена будет зависеть от следующих факторов: размер печатной платы; используемый материал и количество слоев; толщина материала и меди; класс точности печатной платы; объем партии.
